Giới thiệu về ký hiệu trong tên gọi que hàn và dây hàn

Trong công nghệ hàn, việc hiểu và sử dụng đúng các ký hiệu trong tên gọi que hàn và dây hàn là vô cùng quan trọng. Các ký hiệu này không chỉ cho biết loại vật liệu, đường kính mà còn cung cấp thông tin về các đặc tính kỹ thuật của que hàn và dây hàn.

Các ký hiệu phổ biến của que hàn

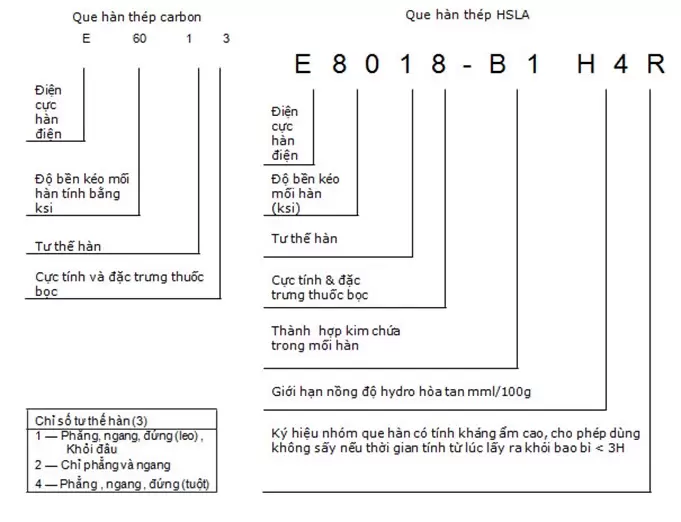

Ký hiệu của que hàn điện

Que hàn điện thường được ký hiệu bằng các chữ cái và số, thể hiện các thông tin như loại kim loại, đặc tính hóa học, độ bền cơ học và yêu cầu kỹ thuật. Ví dụ:

• E6010: "E" là viết tắt của "Electrode" (que hàn), số "60" biểu thị độ bền kéo tối thiểu 60.000 psi, "1" thể hiện tư thế hàn (có thể hàn mọi tư thế), "0" chỉ loại dòng điện có thể sử dụng (chỉ dùng DC).

Ký hiệu của que hàn inox

Ký hiệu của que hàn inox thường bao gồm các thông tin về hợp kim và loại inox cụ thể. Ví dụ:

• ER308L: "ER" là viết tắt của "Electrode or Rod" (que hoặc dây hàn), "308" chỉ thành phần hợp kim (chủ yếu là Cr và Ni), "L" biểu thị hàm lượng carbon thấp.

Các ký hiệu phổ biến của dây hàn

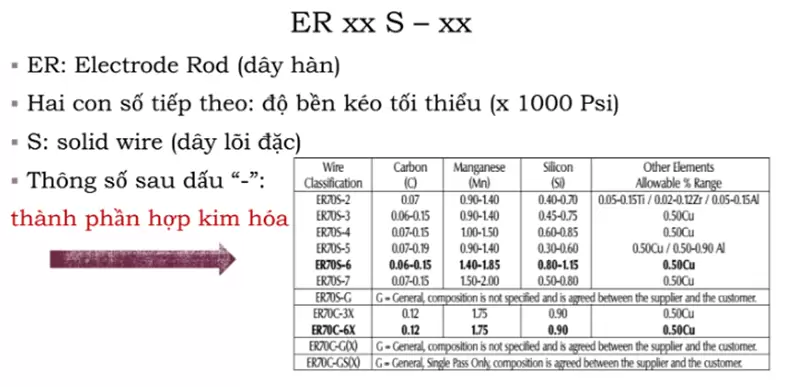

Ký hiệu của dây hàn MIG

Dây hàn MIG thường có ký hiệu bao gồm các thông tin về loại kim loại và đường kính. Ví dụ:

• ER70S-6: "ER" là viết tắt của "Electrode or Rod" (dây hàn), "70" đại diện cho độ bền kéo tối thiểu 70.000 psi, "S" biểu thị dây hàn rắn, "6" chỉ mức độ sạch bề mặt hàn cao.

Ký hiệu của dây hàn TIG

Dây hàn TIG cũng được ký hiệu bằng các chữ cái và số, nhưng thường chứa thông tin cụ thể hơn về thành phần hóa học. Ví dụ:

• ER4043: "ER" là viết tắt của "Electrode or Rod" (dây hàn), "4043" chỉ hợp kim nhôm-silic, phù hợp cho hàn nhôm với silic cao.

Cách đọc và hiểu các ký hiệu trong tên gọi que hàn và dây hàn

Việc đọc và hiểu đúng các ký hiệu này giúp thợ hàn lựa chọn loại que hàn và dây hàn phù hợp với yêu cầu kỹ thuật và ứng dụng cụ thể.

1. Đọc ký hiệu que hàn

   • Bước 1: Xác định chữ cái đầu tiên (E) chỉ loại que hàn.

   • Bước 2: Đọc hai số tiếp theo biểu thị độ bền kéo (psi).

   • Bước 3: Số thứ ba thể hiện tư thế hàn có thể áp dụng.

   • Bước 4: Số cuối cùng chỉ loại dòng điện sử dụng.

2. Đọc ký hiệu que hàn inox

   • Bước 1: Xác định "ER" là que hoặc dây hàn.

   • Bước 2: Đọc số hiệu hợp kim để biết thành phần chính.

   • Bước 3: Chữ cái cuối cùng chỉ đặc tính cụ thể như hàm lượng carbon thấp.

3. Đọc ký hiệu dây hàn MIG

   • Bước 1: "ER" chỉ dây hàn.

   • Bước 2: Đọc số độ bền kéo tối thiểu.

   • Bước 3: Chữ "S" biểu thị dây hàn rắn.

   • Bước 4: Số cuối cùng chỉ các đặc tính cụ thể khác.

4. Đọc ký hiệu dây hàn TIG

   • Bước 1: "ER" chỉ dây hàn.

   • Bước 2: Đọc số hiệu hợp kim để biết thành phần chính.

Tầm quan trọng của việc hiểu đúng ký hiệu que hàn và dây hàn

Hiểu rõ các ký hiệu giúp thợ hàn lựa chọn đúng vật liệu, đảm bảo chất lượng mối hàn, tăng độ bền và an toàn cho sản phẩm. Điều này cũng giúp tránh sai sót trong quá trình hàn, tiết kiệm thời gian và chi phí.

Hiểu và sử dụng đúng các ký hiệu ký hiệu trong tên gọi que hàn và dây hàn không chỉ là yêu cầu cơ bản mà còn là yếu tố quan trọng giúp nâng cao chất lượng và hiệu suất công việc. Những ký hiệu này cung cấp các thông tin quan trọng về loại vật liệu, đặc tính kỹ thuật và các yêu cầu cụ thể trong quá trình sản xuất và thi công.
