Trang Thiết Bị Cơ Bản Trong Hàn MIG-MAG
Ngày: 25-07-2024
Hàn MIG-MAG (hàn hồ quang kim loại bằng khí bảo vệ) là một trong những phương pháp hàn phổ biến và hiệu quả nhất hiện nay. Để thực hiện quá trình hàn MIG-MAG một cách hiệu quả và an toàn, cần phải có một số thiết bị cơ bản. Trong bài viết này, chúng ta sẽ đi sâu vào từng thành phần quan trọng của hàn MIG-MAG, từ nguồn điện hàn, bộ cấp dây hàn, súng hàn, cho đến các bộ phận phụ trợ khác.
Nguồn Điện Hàn DC
Nguồn điện hàn DC là thành phần cốt lõi trong quá trình hàn MIG-MAG. Đối với quá trình GMAW (hàn hồ quang kim loại bằng khí bảo vệ), nguồn DC phân cực dương thường được sử dụng. Nguồn điện này cung cấp dòng hàn ổn định, giúp hồ quang cháy mượt mà và ổn định. Có hai loại nguồn điện hàn chính: nguồn kiểu động (motor-máy phát) và nguồn kiểu tĩnh (biến áp-nắn điện). Nguồn kiểu tĩnh thường được sử dụng trong xưởng sản xuất, trong khi nguồn kiểu động phù hợp hơn với công trường.
Bộ Cấp Dây Hàn
Bộ cấp dây hàn đóng vai trò quan trọng trong việc cung cấp dây hàn liên tục và đều đặn vào vùng hàn. Có hai kiểu bộ cấp dây chính: kiểu đẩy và kiểu kéo. Kiểu đẩy thường được sử dụng khi khoảng cách từ thiết bị hàn đến nơi hàn không quá 3-5m. Trong khi đó, kiểu kéo được bố trí trong súng hàn, cho phép khoảng cách xa hơn.
Bộ Cung Cấp Khí Bảo Vệ
Khí bảo vệ giúp bảo vệ vùng hàn khỏi sự xâm nhập của các khí có hại như O2 hay N2. Thông thường, các loại khí phổ biến như CO2, Argon hoặc hỗn hợp khí được sử dụng. Bộ cung cấp khí bảo vệ bao gồm van chỉnh áp khí bảo vệ và nguồn khí bảo vệ. Van chỉnh áp có nhiệm vụ kiểm soát áp suất và lưu lượng khí, đảm bảo cung cấp khí ổn định. Bình khí nén với áp suất cao là dạng tồn trữ phổ biến nhất cho nguồn khí bảo vệ.

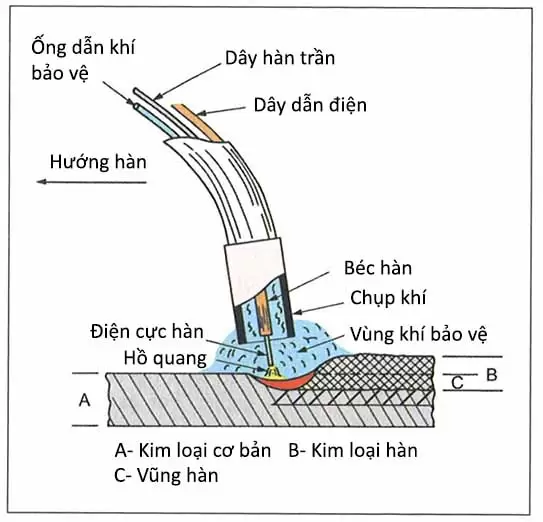

Súng Hàn
Súng hàn là thiết bị trực tiếp tham gia vào quá trình hàn. Có nhiều loại súng hàn khác nhau, mỗi loại được thiết kế để phù hợp với các điều kiện hàn cụ thể. Súng hàn làm nguội bằng khí thường được sử dụng cho dòng hàn nhỏ hơn 600A, trong khi súng hàn làm nguội bằng nước thường được sử dụng trên các dây chuyền công nghệ. Các thành phần trong súng hàn bao gồm:
- Ống dây dẫn và contact tip
- Mỏ phun khí (chụp khí)
- Ống dẫn dây điện cực (ruột dẫn dây hàn)
- Ống dẫn khí bảo vệ
- Ống dẫn nước làm nguội (đối với súng làm nguội bằng nước)
- Dây dẫn điện hàn
- Công tắc điều khiển

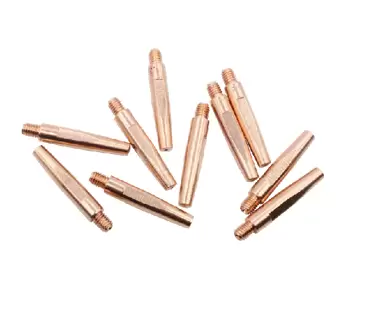

Béc Hàn
Béc hàn (bép hàn) là thành phần tiếp điện cho dây hàn. Béc hàn thường được làm từ đồng hoặc hợp kim đồng, và nó phải đảm bảo dây hàn đi qua dễ dàng mà không gặp trở ngại. Lựa chọn béc hàn phù hợp với vật liệu và cỡ dây hàn là vô cùng quan trọng để đảm bảo quá trình hàn diễn ra mượt mà.

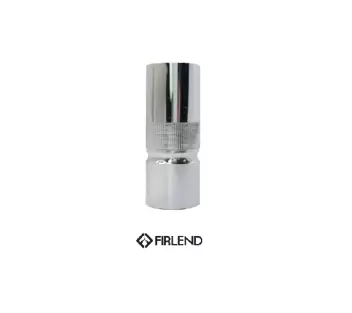

Mỏ Phun Khí
Mỏ phun khí (chụp khí) có nhiệm vụ cung cấp dòng khí bảo vệ cho vùng hàn. Việc chọn cỡ chụp khí phù hợp với dòng hàn và bề rộng mối hàn rất quan trọng để đảm bảo hiệu quả bảo vệ vùng hàn.
Ruột Dẫn Dây Hàn
Ruột dẫn dây hàn là bộ phận định vị và dẫn hướng dây hàn từ bộ cấp dây đến béc hàn. Để hồ quang cháy ổn định, cần đảm bảo rằng dây hàn được cấp đều đặn và không bị vặn xoắn hay gấp khúc. Lựa chọn ruột dẫn phù hợp với cỡ dây và vật liệu dây hàn cũng là yếu tố quan trọng.
Các Thiết Bị và Phụ Kiện Khác
Cùng với những thành phần chính, có một số phụ kiện và thiết bị khác cũng góp phần quan trọng trong quá trình hàn MIG-MAG:
Van Chỉnh Áp Khí Bảo Vệ
Van chỉnh áp khí bảo vệ giúp kiểm soát áp suất và lưu lượng khí bảo vệ một cách chính xác. Có hai loại van chính: van một cấp và van hai cấp. Van hai cấp thường cho kết quả dòng khí ổn định hơn van một cấp.
Đồng Hồ Đo Khí
Đồng hồ CO2 và các loại đồng hồ đo khí khác giúp theo dõi áp suất và lưu lượng khí bảo vệ, đảm bảo quá trình hàn diễn ra hiệu quả.
Trong quá trình hàn MIG-MAG, tất cả các thành phần này cần phải hoạt động phối hợp nhịp nhàng để đảm bảo kết quả hàn tốt nhất.
